Klasifikasi Jaringan Komputer - Jarkom

1. Berdasarkan geografisnya, jaringan komputer terbagi menjadi:

• Local Area Network (LAN),

Jaringan wilayah lokal merupakan jaringan milik pribadi di dalam sebuah gedung atau tempat yang berukuran sampai beberapa 1 - 10 kilometer. LAN seringkali digunakan untuk menghubungkan komputer-komputer pribadi dan stasiun kerja (workstation) dalam kantor suatu perusahaan atau pabrik-pabrik untuk memakai bersama sumberdaya (misalnya pencetak (printer) dan saling bertukar informasi.

• PAN (Pearson Area Network)

Sama seperti jaringan LAN, PAN biasanya mencakup wilayah yang lebih kecil seperti misalnya jaringan rumah atau kantor. Biasanya jenis jaringan ini digunakan untuk berbagi resources seperti Internet atau printer.

• Metropolitan Area Network (MAN),

Jaringan wilayah metropolitan merupakan perluasan jaringan LAN sehingga mencakup satu kota yang cukup luas, terdiri atas puluhan gedung yang berjarak 10 - 50 kilometer. Kabel transmisi yang digunakan adalah kabel serat optik (Fiber Optic).

• CAN (Campus Area Network)

CAN bisa dibilang mirip dengan MAN, tetapi terbatas pada universitas atau akademi. Jaringan ini biasanya disiapkan untuk kegiatan pendidikan seperti pembaruan kelas, praktik lab, email, ujian, pemberitahuan, dan lain lain.

• Wide Area Network (WAN).

Jaringan wilayah luas merupakan jaringan antarkota, antar propinsi, antar negara, bahkan antar benua. Jaraknya bisa mencakup seluruh dunia, misalnya jaringan yang menghubungkan semua bank di Indonesia, atau jaringan yang menghubungkan semua kantor Perwakilan Indonesia di seluruh dunia. Media transmisi utama adalah komunikasi lewat satelit, tetapi banyak yang mengandalkan koneksi serat optik antar negara.

• Internet

Internet adalah jaringan komputer terbesar yang pernah dibuat oleh manusia. Internet menghubungkan jutaan perangkat komputasi termasuk PC, Laptop, Workstation, Server, Smartphone, tablet, TV, Webcam, CCTV dan masih banyak lagi. Menurut laporan yang diterbitkan pada Januari 2018, ada 2150 juta sistem akhir yang terhubung dengan internet. Untuk menghubungkan perangkat ini, banyak teknologi dan infrastruktur yang digunakan. Internet terbuka untuk semua orang. Karena siapa saja bisa terhubung ke internet, internet juga dianggap sebagai jaringan yang paling tidak aman.

• VPN (Virtual Private Network)

VPN adalah solusi untuk menyediakan koneksi Internet yang aman. Sebagai contoh, sebuah perusahaan memiliki dua kantor; satu di Jakarta dan lainnya di Bandung. Dalam hal ini perusahaan dapat menggunakan VPN untuk menghubungkan kedua kantor tersebut. VPN membuat jalur aman di Internet dan bisa digunakan untuk transmisi data.

2. Berdasarkan fungsinya, jaringan komputer terbagi menjadi:

Ø Jaringan Klien-Server (Client-Server)

Jaringan klien-server pada didasaranya ada satu komputer yang disiapkan menjadi peladen (server) dari komputer lainnya yang sebagai klien (client). Semua permintaan layanan sumberdaya dari komputer klien harus dilewatkan ke komputer server, komputer server ini yang akan mengatur pelayanannya. Apabila komunikasi permintaan layanan sangat sibuk bahkan bisa disiapkan lebih dari satu komputer menjadi server, sehingga ada pembagian tugas, misalnya file-server, print-server, database server dan sebagainya. Tentu saja konfigurasi komputer server biasanya lebih dari konfigurasi komputer klien baik dari segi kapasitas memori, kapasitas cakram keras (harddisk), maupun kecepatan prosessornya.

Ø Jaringan Ujung ke Ujung (Peer-to-Peer).

Jaringan ujung ke ujung itu ditunjukkan dengan komputer-komputer saling mendukung, sehingga setiap komputer dapat meminta pemakaian bersama sumberdaya dari komputer lainnya, demikian pula harus siap melayani permintaan dari komputer lainnya. Model jaringan ini biasanya hanya bisa diterapkan pada jumlah komputer yang tidak terlalu banyak, maksimum 25, karena komunikasi akan menjadi rumit dan macet bilamana komputer terlalu banyak.

3. Berdasarkan topologinya, jaringan komputer dapat dibedakan atas:

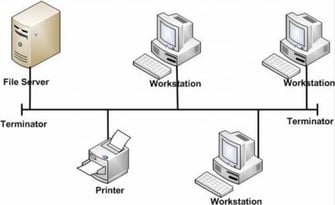

Ø Topologi Bus

Jaringan bus menggunakan kabel sebagai tulang punggungnya. Kabeli ini berfungsi sebagai media komunikasi. Perangkat yang ingin berkomunikasi dengan perangkat lain di jaringan mengirim pesan siaran melalui kabel yang terhubung ke dua perangkat itu, tetapi hanya penerima yang dituju yang benar-benar menerima dan memproses pesan tersebut.

Pada topologi bus digunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan. Keunggulan topologi bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain. Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Ø Topologi Cincin (Ring)

Dalam jaringan cincin, setiap perangkat memiliki dua “tetangga” untuk tujuan komunikasi. Semua pesan perjalanan melalui cincin ke arah yang sama (baik “searah jarum jam” atau “berlawanan arah jarum jam”). Jika ada kerusakan di kabel atau perangkat merusak loop dan dapat menurunkan seluruh jaringan. Untuk mengimplementasikan jaringan cincin, biasanya menggunakan teknologi FDDI, SONET, atau Token Ring. Topologi ring ditemukan di beberapa gedung perkantoran atau kampus.

Pada topologi ring, semua workstation dan server dihubungkan sehingga terbentuk suatu pola lingkaran atau cincin. Tiap workstation ataupun server akan menerima dan melewatkan informasi dari satu komputer ke komputer lain, bila alamat-alamat yang dimaksud sesuai maka informasi diterima dan bila tidak informasi akan dilewatkan. Kelemahan dari topologi ini adalah setiap node dalam jaringan akan selalu ikut serta mengelola informasi yang dilewatkan dalam jaringan, sehingga bila terdapat gangguan di suatu node maka seluruh jaringan akan terganggu. Keunggulan topologi ring adalah tidak terjadinya collision atau tabrakan pengiriman data seperti pada topologi bus, karena hanya satu node dapat mengirimkan data pada suatu saat.

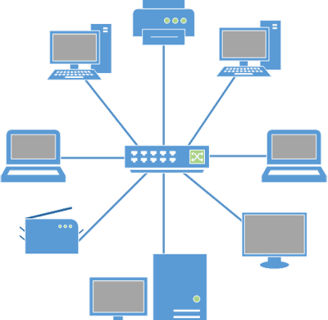

Ø Topologi Bintang (Star)

Banyak jaringan rumah menggunakan topologi bintang. Jaringan bintang memiliki titik koneksi pusat yang disebut “hub node” yang mungkin merupakan hub jaringan, switch atau router. Perangkat biasanya terhubung ke hub dengan Unshielded Twisted Pair (UTP) Ethernet. Dibandingkan dengan topologi bus, jaringan bintang umumnya membutuhkan lebih banyak kabel, tetapi kegagalan dalam kabel jaringan bintang hanya akan menurunkan satu akses jaringan komputer dan bukan seluruh LAN. (Jika hub gagal, bagaimanapun, seluruh jaringan juga gagal.)

Pada topologi star, masing-masing workstation dihubungkan secara langsung ke server atau hub. Keunggulan dari topologi star adalah dengan adanya kabel tersendiri untuk setiap workstation ke server, maka bandwidth atau lebar jalur komunikasi dalam kabel akan semakin lebar sehingga akan meningkatkan unjuk kerja jaringan secara keseluruhan. Bila terdapat gangguan di suatu jalur kabel maka gangguan hanya akan terjadi dalam komunikasi antara workstation yang bersangkutan dengan server, jaringan secara keseluruhan tidak mengalami gangguan. Kelemahan dari topologi star adalah kebutuhan kabel yang lebih besar dibandingkan dengan topologi lainnya.

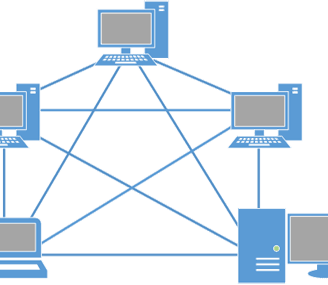

Ø Topologi Mesh

Topologi mesh memperkenalkan konsep rute. Tidak seperti topologi sebelumnya, pesan yang dikirim pada jaringan mesh dapat mengambil salah satu dari beberapa jalur yang mungkin dari sumber ke tujuan. Beberapa WAN, terutama Internet, menggunakan routing mesh.

Topologi mesh digunakan pada kondisi di mana tidak ada hubungan komunikasi terputus secara absolut antar node komputer. Topologi ini merefleksikan desain internet yang memiliki multi path ke berbagai lokasi.

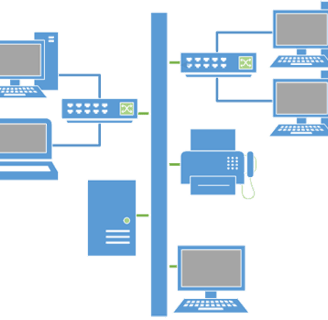

Ø Topologi Pohon (Tree)

Topologi pohon bergabung dengan topologi bintang untuk membentuk topologi bus. Dalam bentuk yang paling sederhana, hanya perangkat hub yang terhubung langsung ke bus pohon, dan setiap hub berfungsi sebagai akar dari pohon perangkat. Dengan hybrid antara bus dan bintang ini mendukung perluasan jaringan dengan jauh lebih baik daripada bus atau bintang saja.

Topologi tree dapat berupa gabungan dari topologi star dengan topologi bus.

Ø Topologi Linier

4. Berdasarkan distribusi sumber informasi/data, jaringan komputer dapat dibedakan atas:

Ø Jaringan terpusat

Jaringan ini terdiri dari komputer klien dan sever yang mana komputer klien yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server.

Ø Jaringan terdistribusi

Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klien membentuk sistem jaringan tertentu.

5. Berdasarkan media transmisi data, jaringan komputer dapat dibedakan atas:

Ø Jaringan berkabel (Wired Network)

Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabel jaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.

Ø Jaringan nirkabel(Wi-Fi)

Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.
